火车车轮锻造工艺分析

2021-10-26 11:38:42 杨英杰 17

1.车轮预成型工艺

车轮坯料采用圆柱形钢坯下注,坯料直径介于380mm——406mm之间。使用高速床对钢坯进行锯切成段,成段坯料经加热后,有机械手夹持上料到压力机进行预成型工序。在预成型工序中,上磨具采用成型模,下模具则选用中央突起的压痕模,以此实现对轮辋、轮毂的金体积分配。在压力机模锻工序采用的是静压力锻造,整个锻造过程在一次行程中完成。优异的车轮预成型工艺,不但能够保证车轮初 步形状的成形同时还可以起到改善车轮内部组织结构和金属流线的双重作用。但是如果此阶段的工艺不合理,则会直接导致车轮偏心、填充不完全等缺陷。给后续加工阶段操作带来困难,严重的还会直接导致车轮报废

2.车轮成型工艺

在车轮的成型阶段,主要得到的是轮毂和压制辐板的形状,同时完成轮辋主要部位的成形。其过程属于典型的开式无飞边模锻。模具压下后首先受压的是车轮的辐板处,车轮内层金属受到来自中央冲头的作用力,带动外侧金属沿水平方向流动。随着下压量的急剧增大,轮坯的最外侧金和成形模的内壁接触。在中央冲头和成形模内壁的共同作用下轮坯内的金属形成一个分流面分别流向轮毂和轮辋下 侧以及轮辋上侧。在该流程中,轮辋下侧的填充情况最佳。此外,由于该工序中楔具模膛的高度有所不同所以直接导致轮坯中不同部分的金属变形量不一样,其中辐板处变形量最为突出,而轮辋部分的变形量则最小。车轮成形工艺是热成形机组轧压能力匹配的关键工艺。合理科学的成形工艺,不仅要保证压力机的压力极限数值满足事先设定的工艺数值,同时还要满足下道工序中轧机的轧制能力需求。

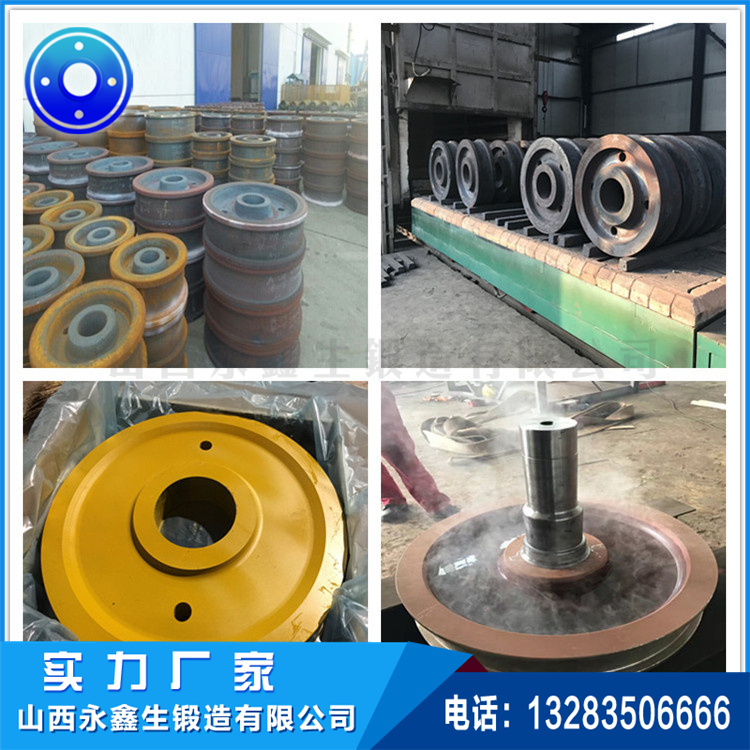

                        起重机车轮|轨道车轮|行车轮|托轮

3.车轮压弯工艺

车轮压弯工序一般情况下是和冲孔工序一起在同一台压力机上进行,是火车车轮热成形中的最后一道工序。其主要目的是对辐板进行压弯成形、对轮辋表面进行平整以及确定车轮两侧和车轮内径等的成形。

4.轮坯各个部位加工余量的确定

车轮加工中的锻造余量,是整个车轮锻造工艺设计中非常重要的环节。它与车轮材料的利用率、成品率以及生产率密切相关直接决定着车轮生产的成本。因此,要合理确定轮坯合理的锻造余量。

踏面余的确定。在确定轮坯踏面余时,轮坯的椭圆度和热处理过程中直径0.1-0.2%的变化量应该予以充分考虑。但是主要还要注意踏面上表氧化皮压入、裂纹以及结疤等的消除。经过实践中的反复摸索,笔者认为,踏面锻造余的确定取8mm较为合适。

轮毅外径余量确定。轮毂外径余量的确定主要取决于设备对轮毂、轮辋偏心的精度控制。为了确保最大偏心后轮毂能有3mm的加工余量,初期生产中,应该把轮毂余量确定为9mm实践证明,在设备正常情况下的批生产中轮毅外径余量取7mm比较适宜。

、轮辋端面的余量确定。这两项余量的确定主要取决于端面氧化皮压入、端面的不平整状况以及预成形时轮毂端面尖角部位填充不完所造成的轮端部圆角三个因素。在模具首次设计中这一余一般取7mm6mm为了降低成本,曾经试图降低这两种余量,结果造成轮毂端面尖角部位加工不起来。所以,最终仍然将轮、轮辋的单边余量设定至7mm 6mm的初期水平

辐板和轮辋内径加工余量的确定。由于在淬火和冷却处理过程中辐板会出现变形,因此辐板加工余的确定不仅要考虑氧化皮压入、表面裂纹等缺陷的去除,还要格外重视辐板变形的影响。经生产企业长期批量生产经验的积累,板单边余量确定为6mm最为适合。轮辋 内径也取相同尺寸为宜。

淬火下沉量的确定。车轮淬火后,轮辋的增量叫做淬火下沉量。压弯模设计时应该确保车轮压弯成形以后,毅辋距减小一个淬火下沉,以确保淬火后的毂辋距符合要求尺寸。淬火下沉量的确定,和火车轮的型号有关。据苏联资料介绍,915车轮淬火下沉量为3— 5mm安徽某钢厂在915车轮模具设计时,淬火下沉量取6mm

5.车轮锻造过程中的数值模拟分析

由于火车车轮的锻造工序繁多,各环节中轮坯不同部分的数据误差要求较髙,且由于涉及到材料金属物理化学性质的变更,因此对锻造过程中的数据控制和数值模拟要求较高, 所以对于锻造工作的每个环节而言,建立数值模拟分析是十分必要的

目前在数值分析方面主要采取的是有限元数值分析法这是一种将连续体根据实际需要,分化为若干个大小有限的单元个体集合,

以方便分析连续体力学问越相关数据的方法。这一方法应用在车轮锻造生产过程中,可以精确求解轮坯变形时内部速度场、应力场以及应变场等的变量从而为车轮锻造各道工序,提供了科学的理论依据。在目前我国火车车轮生产中,基于有限元理论和相关软件支持,已经普遍建立起了火车轮预成形和成形工步数值模拟分析模型、压弯过程数值模拟分析模型、冲孔过程数值模拟分析模型等一系列环节的模拟分析模型使得工作人员能够及时掌各阶段数值的变化,以及由此带来的对成品质的影响,实时调整参数设置,确保车轮最终质量得以实现。

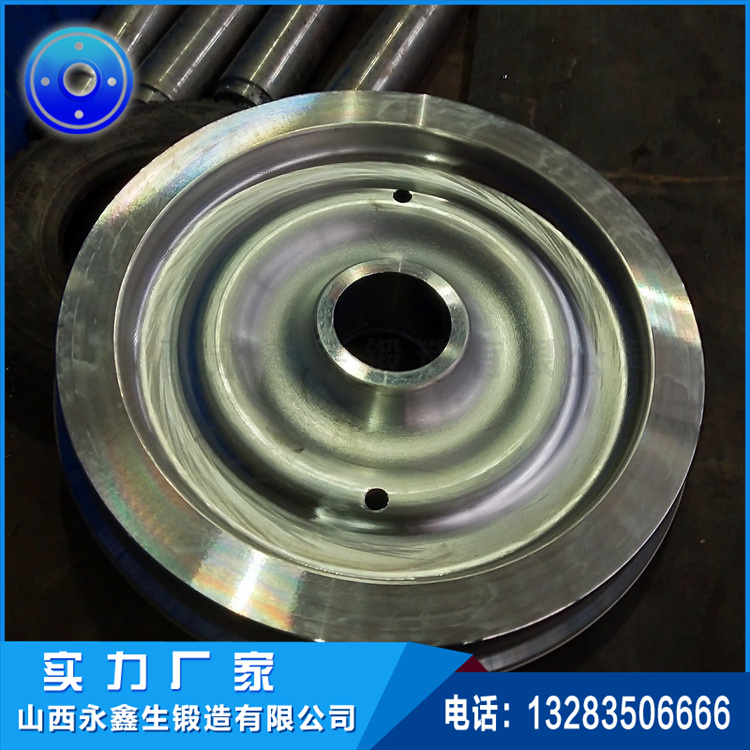

                         起重机车轮|轨道车轮|行车轮|托轮

6.当前app雷竞技 工艺存在的问题

随着对火车车轮数量要求的增加和质量要求的提高,我国火车车轮锻造工艺的缺陷也显露出来。目前主要问题在于各工步,尤其是在车轮预成形和压弯工步,对金属变形的分配以及模具结构和尺寸的设计等诸多问题,有待进一步研究和改进这些问题的存在不仅使得车轮锻造工序和模具设计的周期更长、对模具和车轮的调试以及模具维修的过程趋于复杂,而且还会导致车轮辐板出现裂纹、车轮成形形状和尺寸满足不了设计要求等一系列质量问题,使得当前的火车车轮生产,从数到质量都与实际需要存在相当差距。

7.结语

  火车车轮的锻造,是一个从材料选择、模具设计制造、到前期预成形、成形、再到后期压弯和冲孔的连续性工序系统。由于金属在各工艺阶段会发生相应的物理和化学变化,因常常会出现诸如填充不充分和偏心等缺陷,导致产品质量不能达到预期要求,严重者产生废从加工流程优化、数值模拟分析等方面加以完善是弥补当前车轮锻造工艺相关环节缺陷,保证车轮最终质的有效途径。以有限元 理论为基础的数值模拟分析模型,是目前实现锻造过程数值模拟分析的可靠途径,是实现对锻造过程中相关数值精确控制的有效手段。笔者认为我国火车车轮锻造工艺的改进,除了要注重生产设备和新型工艺的开发外,对以有限元理论为依托的计算机软件辅助分析系统的开发运用也应该予以重视,将其纳入工艺改进的重要组成部分。
