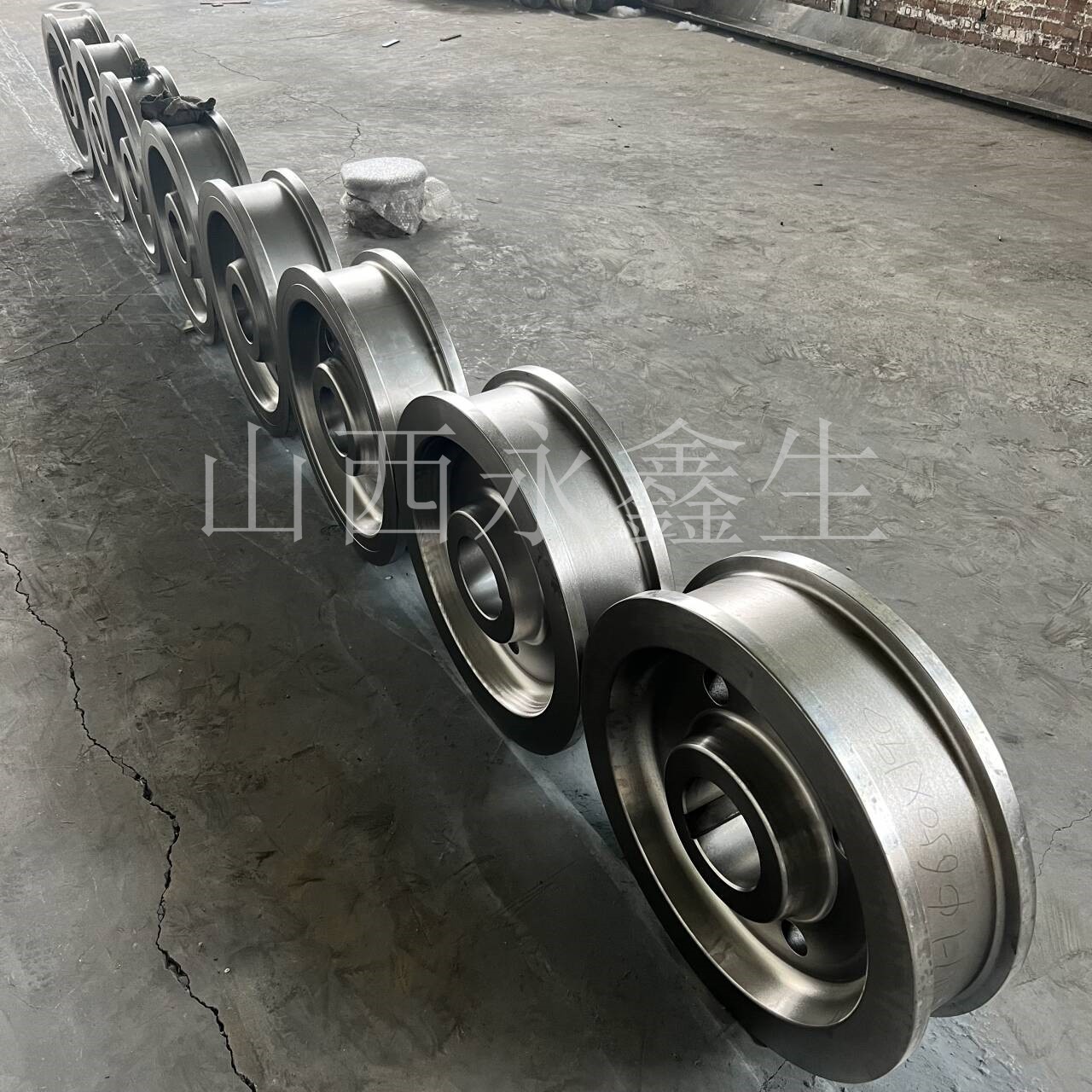

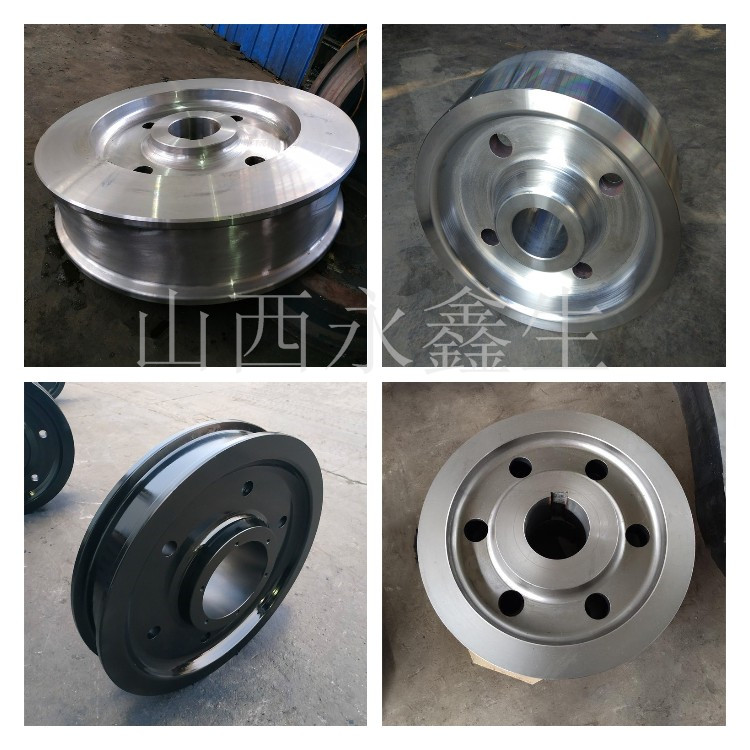

锻造起重机车轮的技术要求是什么

   锻造起重机车轮的技术要求相对较高，主要涵盖材料选择、锻造工艺、热处理以及质量控制等多个方面。

1. 材料要求：

     车轮材料必须满足高强度、高韧性、高耐磨性、高温稳定性等要求。这有助于确保车轮在长期使用过程中能够承受高强度的载荷和磨损，同时保持其正常的机械性能。对于踏面直径不大于400mm的车轮，应不低于GB 699中规定的45钢；直径大于400mm的车轮应不低于55钢。在锻造车轮时，应使用符合标准要求的铸造钢材，如ZG340-640铸钢。在有特殊要求的情况下，也可以采用65Mn、42CrMo等锻件材料。

2. 锻造工艺要求：

        锻造工艺必须先进、精密、高效，以确保车轮的内部结构紧密、均匀，表面光滑、无缺陷。在锻造过程中，需要控制好温度、力度、速度等参数，以确保车轮的均匀性和几何尺寸符合要求。例如，在加工铸钢车轮前，应利用退火处理消除锻件内应力，并进行清砂处理。锻造时还应注意选择合适的送进比，避免产生内部横向裂纹。对于不同温度和变形程度下的锻造，应采取相应的措施以防止得到粗大晶粒组织。

3. 热处理要求：

       车轮在锻造后必须进行热处理，以消除锻造应力，改善内部组织和性能。热处理的温度、时间和冷却方式等应严格控制，以确保车轮的硬度、韧性、耐磨性、抗疲劳性等性能指标符合要求。例如，车轮表面热处理时，淬硬层深度应不少于15\~20mm，产品硬度应保证在HB300\~380左右。

4. 质量控制要求：

      在锻造起重机车轮的过程中，需要进行严格的质量控制，包括对原材料的检验、锻造过程的监控、热处理的检测等。车轮踏面直径尺寸误差、轴孔尺寸偏差、表面粗糙度等应符合相关国家或行业标准的规定。成品车轮表面不应出现裂纹、不平等缺陷，轴承箱支承平面应与车轮宽度中心面相平行，车轮垂直方向倾斜度等也应符合标准要求。综上所述，锻造起重机车轮的技术要求涉及多个方面，需要在材料选择、锻造工艺、热处理以及质量控制等各个环节都达到相应的标准，以确保车轮的性能和质量达到设计要求。
